Coedwig Mist Jinsheng-System niwl pwysedd uchel yw un o'r prif wneuthurwyr a chyflenwyr penelin mecanyddol ar y cyd yn Tsieina. Os ydych chi'n mynd i gyfanwerthu penelin ar y cyd mecanyddol rhad a wnaed yn Tsieina, croeso i gael sampl am ddim o'n ffatri. Mae'r holl gynhyrchion wedi'u haddasu o ansawdd uchel a phris isel.

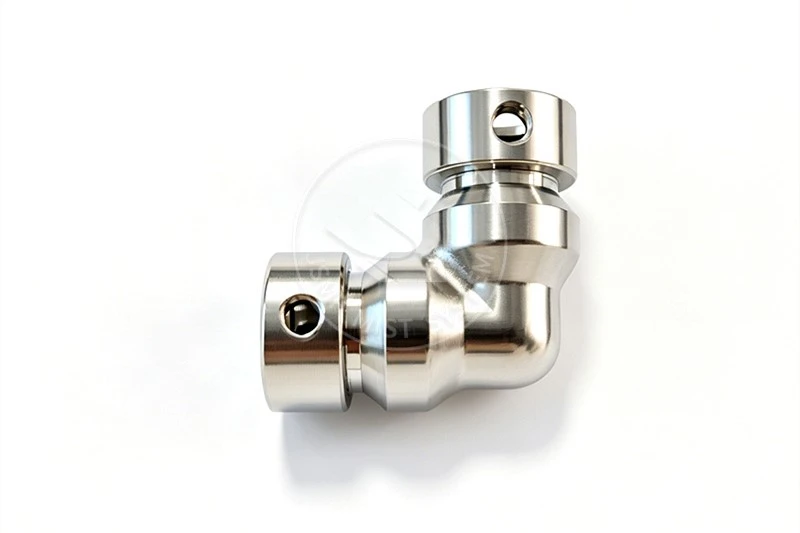

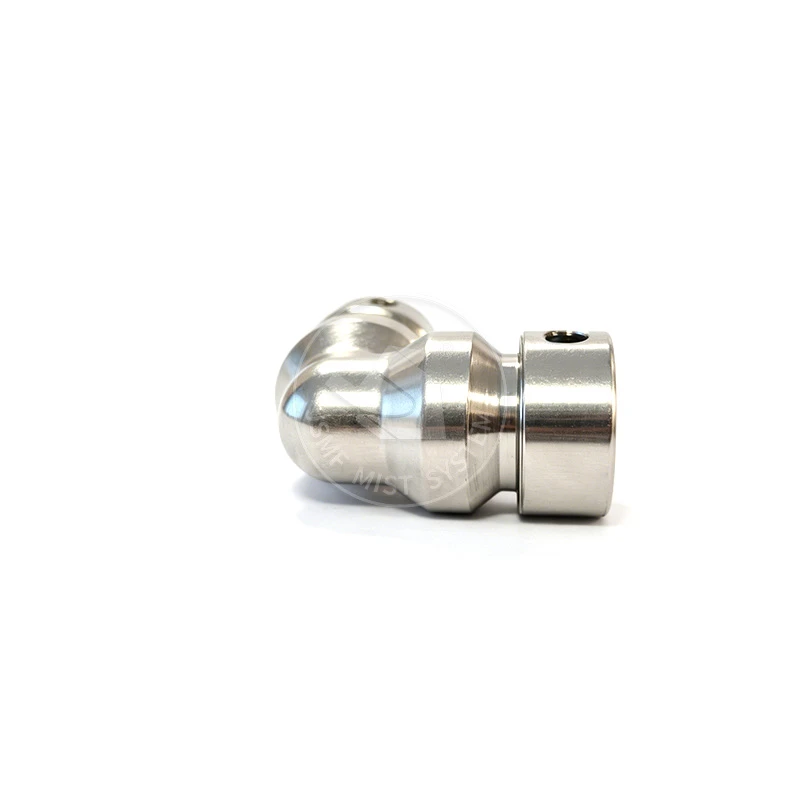

Penelin Mecanyddol ar y Cyd - Gosod Cyfeiriadol Pibell Drachywir ar gyfer Systemau Colli Pwysau Uchel-
Mae'rPenelin ar y Cyd Mecanyddolyn cynrychioli datrysiad peirianyddol Jinsheng Mist ar gyfer newid cyfeiriad piblinell mewn gosodiadau niwl pwysedd uchel heb weldio, edafu nac offer arbenigol. Mae'r trachywiredd hwn-ffitiad 90 gradd neu 45 gradd wedi'i beiriannu yn cynnwys dyluniad ar y cyd mecanyddol cadarn sy'n creu cysylltiadau diogel, rhydd o ollyngiadau ar bwysau gweithredu hyd at 70 bar tra'n darparu ar gyfer mân aliniad pibell ac ehangiad thermol. Wedi'i gynllunio ar gyfer cymwysiadau dan do ac awyr agored, mae'r ffitiad penelin mecanyddol hwn yn symleiddio'r broses o osod system, yn lleihau costau llafur, ac yn darparu dibynadwyedd hirdymor ar draws systemau niwl preswyl, masnachol a diwydiannol ledled y byd.
Cydgynllunio Mecanyddol Cadarn
Eincysylltydd penelin mecanyddolyn defnyddio pensaernïaeth cau profedig:
Uniadau Mecanyddol Ochr Deuol: Mae'r ddau ben yn cynnwys gafael mecanyddol diogel ar gyfer cadw pibellau
Opsiynau Ongl 90 gradd neu 45 gradd: Cyfluniadau safonol ar gyfer y rhan fwyaf o ofynion llwybro piblinellau
Ystod Clampio Addasadwy: Yn cynnwys diamedrau pibellau amrywiol (4mm i 12mm OD)
Lleithder Dirgryniad: Mae gasgedi EPDM neu rwber yn amsugno dirgryniad system a morthwyl dŵr
Adeiladu Deunydd Premiwm
Mae'rpenelin pibell ar y cyd mecanyddolwedi'i gynhyrchu o ddeunyddiau gwydn:
304/316L Dur Di-staen: Uchafswm ymwrthedd cyrydiad ar gyfer amgylcheddau awyr agored a diwydiannol llym
Pres: Cost-opsiwn effeithiol gyda gwrthiant cyrydiad da ar gyfer cymwysiadau masnachol
Poeth-Dip Galfanized Steel: Dewis cyfeillgar cyllideb gyda gwell amddiffyniad rhag rhwd
UV-Polymer Gwrthiannol: Opsiwn ysgafn, nad yw'n ddargludol ar gyfer gosodiadau preswyl
Opsiynau Ffurfweddu Amlbwrpas
Elbow Cyfartal: Mae'r ddau borthladd yr un diamedr ar gyfer rhediadau pibell cyson
Lleihau Penelin: Meintiau porthladd gwahanol ar gyfer trawsnewidiadau system
Penelin Swivel: Mae dyluniad cylchdroi yn caniatáu onglau llwybro pibell hyblyg
Opsiwn Porthladd Threaded: Un pen wedi'i edafu ar gyfer cysylltiad offer
Peirianneg Fanwl
Peiriannu Goddefgarwch Tyn: Yn sicrhau gafael cyson ffit a diogel ar draws pob cysylltiad
Llwybr Llif Mewnol Llyfn: Yn lleihau'r gostyngiad pwysau ar newidiadau cyfeiriadol
Graddio Pwysedd Byrstio: Wedi'i brofi i 150+ bar am ymyl diogelwch
Amrediad Tymheredd: Perfformiad sefydlog o -20 gradd i 80 gradd
-
Cysylltiad Diogel, Gollwng-Rhad ac Am Ddim
- -Sgorio Pwysedd Uchel: Yn addas ar gyfer systemau niwl hyd at bwysau gweithredu 70 bar
- Gafael Mecanyddol Deuol: Mae'r ddau ben yn cynnal gafael diogel o dan ddirgryniad system barhaus
- Sefydlogrwydd Thermol: Yn darparu ar gyfer ehangu a chrebachu pibellau heb lacio
- O-Selio Ffonio Deuol: Yn atal diferion a cholli pwysau ar bwyntiau cysylltu
-
Gosodiad Cyflym
- Offeryn-Cynulliad Effeithlon: Mae angen wrenches safonol-dim angen offer arbenigol
- Dim Weldio na Threadu: Yn dileu'r angen am drwyddedau gwaith poeth neu offer edafu pibellau
- Addasadwy Ar-Safle: Mân-tiwniwch leoliad ac aliniad y bibell yn ystod y gosodiad
- Dechreuwr-Cyfeillgar: Ychydig iawn o hyfforddiant sydd ei angen ar gyfer gosod priodol
-
Dibynadwyedd-Tymor Hir
- Gwrthsefyll Cyrydiad: Mae deunyddiau premiwm yn gwrthsefyll amlygiad awyr agored ac amgylcheddau llym
- Cynhaliaeth Lleiaf: Ar ôl ei osod, dim ond archwiliad gweledol cyfnodol sydd ei angen
- Dyluniad y gellir ei hailddefnyddio: Gellir ei dynnu a'i ailosod yn ystod addasiadau system
- Bywyd Gwasanaeth Estynedig: 15+ mlynedd o hyd oes ddisgwyliedig o dan amodau safonol
-
Cost-Ateb Effeithiol
- Llai o Amser Llafur: gosodiad 50% yn gyflymach o'i gymharu â phenelinoedd wedi'u weldio neu wedi'u edafu
- Gwastraff Deunydd Is: Mae dyluniad addasadwy yn darparu ar gyfer amrywiadau mesur maes
- Dim Sgiliau Arbenigol: Gall contractwyr cyffredinol osod heb arbenigedd system misting
- Amser Segur Lleiaf: Amnewid cyflym yn ystod gwaith cynnal a chadw neu uwchraddio system
Manylebau Perfformiad
|
Paramedr |
Manyleb |
|
Pwysau Gweithredu |
Hyd at 70 bar (wedi'i brofi i fyrstio bar 150+) |
|
Cydnawsedd Pibell |
4mm, 6mm, 8mm, 10mm, 12mm OD (detholadwy) |
|
Opsiynau Ongl |
90 gradd (safonol), 45 gradd (dewisol) |
|
Opsiynau Deunydd |
304 SS, 316L SS, Pres, Dur Galfanedig, Polymer |
|
Amrediad Tymheredd |
-20 gradd i 80 gradd (dibynnol ar ddeunydd) |
|
Math Cysylltiad |
Uniad mecanyddol (gwthio-i-gloi neu glampio-arddull) |
|
Cyfernod Llif |
Gostyngiad pwysau lleiaf (<0.2 bar at rated flow) |
|
Gwrthiant Dirgryniad |
Wedi'i brofi i ystod amledd 10 Hz–1000 Hz |
|
Ardystiadau |
CE, RoHS, ISO9001, NSF (opsiwn dŵr yfed) |
Senarios Cais
|
Diwydiant |
Cais |
|
Preswyl |
Systemau niwl iard gefn, oeri patio, pibellau perimedr pwll |
|
Masnachol |
Oeri bwyty awyr agored, niwl plaza siopa, tiroedd gwesty |
|
Diwydiannol |
Niwl gweithdy ffatri, rheoli llwch warws, llwytho systemau doc |
|
Amaethyddol |
Dosbarthiad niwl tŷ gwydr, llwybro piblinell oeri da byw |
|
Tirwedd |
Niwl nodwedd dŵr, parthau oeri parciau, pibellau arddangos gardd |
|
Cyfleusterau Cyhoeddus |
Oeri arosfannau bysiau, niwl llwybr cerdded i gerddwyr, cyrion maes chwaraeon |
Cymhariaeth Dechnegol
|
Nodwedd |
Penelin ar y Cyd Mecanyddol |
Elbow Weldiedig |
Elbow Edau |
|
Amser Gosod |
5-10 munud |
30-60 munud |
20-40 munud |
|
Offer Angenrheidiol |
Wrenches safonol |
Offer weldio |
Pipe threader, wrenches |
|
Ailddefnydd |
Uchel |
Dim |
Isel |
|
Gwrthsefyll Gollyngiadau |
Ardderchog (cylch O{-deuol) |
Da (yn dibynnu ar weldiad) |
Cymedrol |
|
Lefel Sgil |
Dechreuwr |
Proffesiynol |
Canolradd |
|
Cyfanswm y Gost Gosod |
Isaf |
Uchaf |
Cymedrol |
Canllawiau Gosod
Paratoi Pibellaun
|
Cam |
Gweithred |
|
1 |
Torri sgwâr pibell gan ddefnyddio torrwr pibell neu llafn miniog |
|
2 |
Deburr diwedd pibell i gael gwared ar unrhyw ymylon garw |
|
3 |
Sicrhewch fod pen y bibell yn lân ac yn rhydd o falurion |
|
4 |
Marcio dyfnder mewnosod ar y bibell i'w ddilysu |
Gweithdrefn Gosod
Archwiliopenelin ar gyfer malurion neu ddifrod cyn gosod
llacioclampiau cymalau mecanyddol ar y ddau ben
Mewnosoddiwedd y bibell gyntaf nes iddi ddod i'r gwaelod (gwiriwch y marc dyfnder)
Tynhauclamp cyntaf i trorym penodol (5-8 Nm nodweddiadol)
Llwybrpibell o amgylch y gornel a mewnosod yr ail ben
Tynhauail clamp a gwirio aliniad
Gwasgusystem a gwirio am ollyngiadau yn y ddau gysylltiad
Manyleb Torques
|
Maint Pibell |
Torque a Argymhellir |
|
4mm |
3–5 Nm |
|
6mm |
4–6 Nm |
|
8mm |
5–7 Nm |
|
10mm |
6–8 Nm |
|
12mm |
7–10 Nm |
Canllaw Dewis Deunydd
|
Deunydd |
Gorau Ar Gyfer |
Amrediad Tymheredd |
Gwrthsefyll Cyrydiad |
Cost |
|
304 Dur Di-staen |
Cyffredinol awyr agored, masnachol |
-20 gradd i 80 gradd |
Uchel |
Cymedrol |
|
316L Dur Di-staen |
Arfordirol, cemegol, diwydiannol |
-20 gradd i 80 gradd |
Uchel Iawn |
Uchel |
|
Pres |
Dan do, awyr agored wedi'i ddiogelu |
-10 gradd i 60 gradd |
Cymedrol |
Isel-Cymedrol |
|
Dur Galfanedig |
Prosiectau cyllideb dan do |
-10 gradd i 60 gradd |
Cymedrol |
Isel |
|
UV-Polymer Gwrthiannol |
Preswyl, masnachol ysgafn |
-10 gradd i 50 gradd |
Da (ddim yn-cyrydol) |
Isel |
Argymhellion Cynnal a Chadw
|
Amlder |
Tasg |
|
Yn fisol |
Archwiliad gweledol ar gyfer gollyngiadau neu symudiad pibellau |
|
Chwarterol |
Gwiriwch dyndra'r clamp a'r retorque os oes angen |
|
Yn hanner-yn flynyddol |
Archwiliwch gylchoedd O am draul neu ddirywiad |
|
Yn flynyddol |
Amnewid unrhyw ffitiadau sydd wedi'u difrodi neu wedi cyrydu'n drwm |
Cyfluniadau Cyffredin
|
Maint Pibell |
Ongl |
Rhif Rhan |
Opsiynau Deunydd |
|
4mm |
90 gradd |
MJE-4-90 |
SS, Pres, Polymer |
|
6mm |
90 gradd |
MJE-6-90 |
SS, Pres, Polymer |
|
8mm |
90 gradd |
MJE-8-90 |
SS, Pres, Dur |
|
10mm |
90 gradd |
MJE-10-90 |
SS, Pres, Dur |
|
12mm |
90 gradd |
MJE-12-90 |
SS, Dur |
|
6mm |
45 gradd |
MJE-45-6 |
SS, Pres |
|
8mm |
45 gradd |
MJE-45-8 |
SS, Pres |
|
10mm |
45 gradd |
MJE-45-10 |
SS, Pres |
|
Mater |
Achos Posibl |
Ateb |
|
Gollyngiad yn y cysylltiad |
Pibell heb ei fewnosod yn llawn |
Diwasgu, datgysylltu, ailosod yn iawn |
|
Gollyngiad yn y cysylltiad |
Wedi'i ddifrodi O-ring |
Disodli O-ring neu ffitiad cyfan |
|
Pibell yn llithro allan |
Gwisgo dannedd gafaelgar |
Amnewid gosod penelin |
|
Gosodiad anodd |
Pibell heb ei dorri'n sgwâr |
Recut sgwâr diwedd bibell |
|
Gostyngiad pwysau |
Malurion yn ffitio |
Glanhewch neu ailosod ffitiad |
Casgliad
Ar gyfer gosodiadau system niwl sy'n gofyn am osodiadau pibell cyfeiriadol dibynadwy y gellir eu defnyddio'n gyflym, mae'rPenelin ar y Cyd Mecanyddolyn darparu cyfleustra heb ei ail trwy ei ddyluniad cau mecanyddol cadarn a'i selio cylch O- deuol rhad ac am ddim. Gyda'i opsiynau deunydd amlbwrpas, ystod maint cynhwysfawr, a pherfformiad profedig ar draws cymwysiadau preswyl, masnachol a diwydiannol ledled y byd, mae'r datrysiad mecanyddol hwn ar y cyd yn cynnig dewis delfrydol ar gyfer contractwyr, rheolwyr cyfleusterau, a dylunwyr systemau sy'n ceisio lleihau amser gosod, lleihau costau llafur, a sicrhau cywirdeb piblinell tymor hir, gan ei wneud y ffitiad a ffefrir ar gyfer rhwydweithiau dosbarthu system niwl pwysedd uchel modern lle mae effeithlonrwydd, dibynadwyedd, a gofynion gosod yn hanfodol.
